摘要：沖擊式破碎機容納物料進入的設施叫進料斗，目前我們公司設計的進料斗，外形一般是棱臺體或者是圓筒。

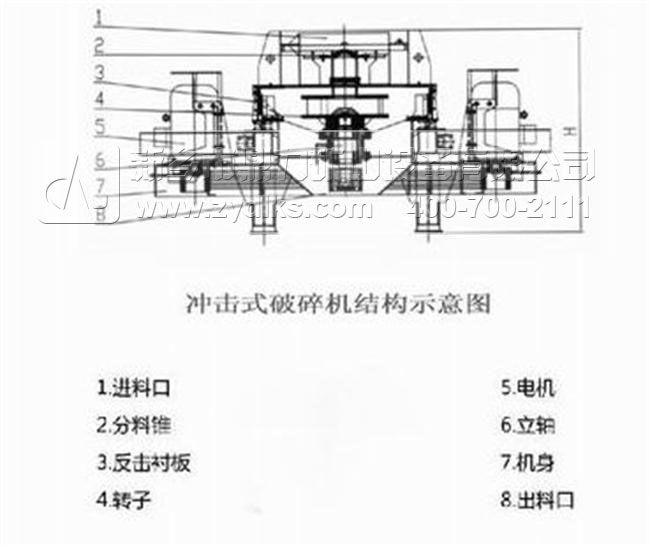

沖擊式破碎機作為一種利用沖擊力破碎物料的設備，其內部結構是比較復雜的，一般各個公司自己設計的沖擊式破碎機，是有自身的結構的，下面簡單介紹一下，我們公司設計的沖擊式破碎機設備的內部結構組成及圖片。
進料斗：沖擊式破碎機容納物料進入的設施，目前我們公司設計的進料斗，外形一般是棱臺體或者是圓筒，可以容納物料由此進入，并且在不斷優化沖擊式破碎機的進料口，可以容納更多的物料進入，采用菱形組合的進料口，一次可以容納比原來要多的多的物料。
傳動裝置：一般采用電機驅動的皮帶傳動裝置，一般都是安裝在主軸兩端，一些比較大的沖擊式破碎機采用兩個皮帶帶動設備驅動，可以快速完成設備驅動。
底座:底座是承載破碎機各個零部件的裝置，破碎機上幾乎上所有的零部件都是在這個零部件上放置的，要求底座的耐受力是比較強的，才能將所有的零部件都放置在上面。
破碎腔：破碎腔是沖擊式破碎機工作的主要部位，物料進入到這個零部件中駐留,形成物料破碎的襯層，將物料破碎，形成內部循壞系統，可以提高破碎效率。
葉輪：葉輪起到的作用是分散物料的作用，所有的物料進入葉輪內，然后再由布料椎體將物料均勻的分布到各個發射流道內，然后由各個發射流道內輸出，起到將物料分流的作用。
